250kg-10噸反應釜稱重模塊BSA-TW合金鋼結構；使用懸臂梁CA-SQB傳感器；適用于平臺秤、攪拌站、皮帶秤和配料秤等；Features 主要特點● Alloy steel construction throughout● CA-SQB(single ended shear be

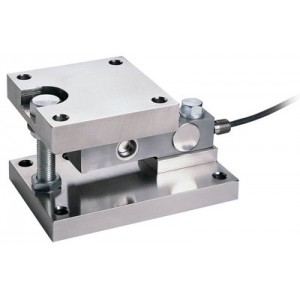

250kg-10噸反應釜稱重模塊BSA-TW
合金鋼結構；使用懸臂梁CA-SQB傳感器；適用于平臺秤、攪拌站、皮帶秤和配料秤等；
Features 主要特點
● Alloy steel construction throughout
● CA-SQB(single ended shear beam load cell) installed
● Suitable for floor scales, blending & mixing systems, belt scales and batching
systems, etc.
● 合金鋼結構
● 使用懸臂梁CA-SQB傳感器
● 適用于平臺秤、攪拌站、皮帶秤和配料秤等
Dimension 尺寸
Specification 技術參數
Rated Output | 額定輸出 | 2.0～3.0mV/V ±0.1% |
Zero Balance | 零點平衡 | ±1% of rated output |
Creep after 30 minutes | 蠕變 | ±0.03% of rated output |
Nonlinearity | 非線性 | ±0.03% of rated output |
Hysteresis | 滯后 | ±0.03% of rated output |
Repeatability | 重復性 | ±0.03% of rated output |
Temp. effect on output | 靈敏度溫漂 | ≤0.002% of applied output/?C |
Temp. effect on zero | 零點溫漂 | ≤0.002% of rated output/?C |
Safe Temp. Range | 可用溫度范圍 | -30?C to + 70?C |
Temp. Compensated | 溫度補償范圍 | -30?C to + 40?C |
Safe Overload | 安全載荷 | 150% |
Input Impedance | 輸入阻抗 | 387 ohm ± 20 ohm |
Output Impedance | 輸出阻抗 | 350 ohm ± 5 ohm |
Insulation Resistance | jue緣阻抗 | ≥5000 M ohm (50V DC) |
Rated Excitation | 推薦激勵電壓 | 10V DC/AC |
Maximum Excitation | zui大激勵電壓 | 15V DC/AC |
Cable Length | 導線長度 | 3m |
Cable Color Code | 導線顏色 | Red(+E) Black(-E) Green(+S) White(-S) |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 項目 | 參數 |
|---|---|
| 量程范圍 | 250kg?10t（單只模塊；整套系統按 3 點 / 4 點組合承載） |
| 稱量方式 | 靜載稱重，適配攪拌工況靜態計量 |
| 精度等級 | 0.05%?0.1%FS |
| 防爆等級 | Ex ia II BT4（防爆型可選） |
| 工作溫度 | -20℃～+65℃ |
| 輸出信號 | mV/V；選配 4?20mA、RS485 Modbus?RTU |
| 支撐點數 | 3 點支撐（小型釜）/4 點支撐（大型罐體） |
| 防護等級 | IP67 |
| 安裝形式 | 支腳式加裝，釜底支腿位置安裝 |
| 適用釜體 | 反應釜、攪拌罐、儲罐、配料罐各類立式罐體 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
稱重傳感器：靜載懸臂梁稱重傳感器，多支點組合使用
承載支座：上下承壓支撐座，防滑承壓底座
限位組件：水平限位拉桿，防止罐體偏移晃動，抵御攪拌扭力
防頂起防傾覆保護套件
防爆接線盒（防爆款），信號匯總分線
屏蔽信號線纜
安裝緊固件、調節墊片
選配：稱重顯示儀表、4?20mA/RS485 信號輸出模塊、報警輸出模塊
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
化工行業：反應釜、攪拌釜、配料罐、稀釋罐、儲料罐物料稱重配料，液體、漿料、混合物料投料計量；
涂料油墨：樹脂反應釜、調漆釜稱重投料，配比定量管控；
醫藥與精細化工：防爆車間釜體物料計量，批次生產重量記錄；
建材新材料：漿料攪拌罐、混合罐體靜態稱重，加料卸料定量控制；
食品化工原料：大型料罐配料、原料儲存重量監測；
可用于舊設備改造，原有反應釜、料罐加裝稱重系統，不用更換罐體設備。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
安裝：將稱重模塊替換反應釜原有支腳，找平底座，緊固限位拉桿，接好屏蔽線纜接入接線盒；
接線：接線盒匯總信號接入稱重儀表或者 PLC 采集模塊，防爆環境做好防爆接線規范；
標定：罐體空載完成零點校準，加載標準砝碼完成重量標定；
使用：投料生產過程實時讀取釜內物料總重量，設置上下限，實現加料停止、過載報警；
日常維護：定期檢查限位松緊、支座受力狀態，清理積料，定期復校稱重精度。
