10-68噸大噸位稱重模塊RTN稱重模塊合金鋼結構；使用懸臂梁CA-RTN傳感器；適用于平臺秤、攪拌站、皮帶秤和配料秤等；Features 主要特點● Alloy steel construction throughout● CA-RTN installed● Suitable&nb

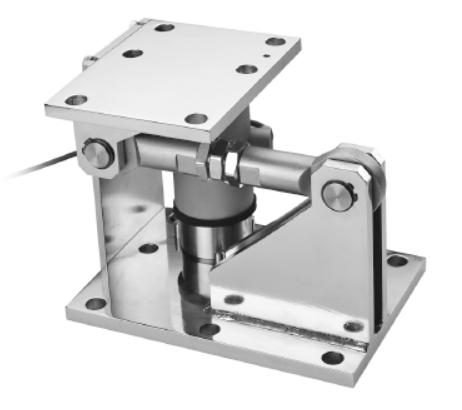

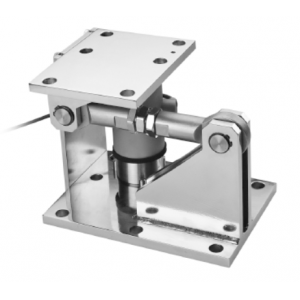

10-68噸大噸位稱重模塊RTN
合金鋼結構；使用懸臂梁CA-RTN傳感器；適用于平臺秤、攪拌站、皮帶秤和配料秤等；
Features 主要特點
● Alloy steel construction throughout
● CA-RTN installed
● Suitable for floor scales, blending & mixing systems, belt scales and batching
systems, etc.
● 合金鋼結構
● 使用CA-RTN傳感器
● 適用于平臺秤、攪拌站、皮帶秤和配料秤等
RTN 10t~22t
Specification 技術參數
Rated Output | 額定輸出 | 2.85mV/V ±0.1% |
Zero Balance | 零點平衡 | ±1% of rated output |
Creep after 30 minutes | 蠕變 | ±0.03% of rated output |
Nonlinearity | 非線性 | ±0.03% of rated output |
Hysteresis | 滯后 | ±0.03% of rated output |
Repeatability | 重復性 | ±0.03% of rated output |
Temp. effect on output | 靈敏度溫漂 | ≤0.002% of applied output/?C |
Temp. effect on zero | 零點溫漂 | ≤0.002% of rated output/?C |
Safe Temp. Range | 可用溫度范圍 | -30?C to + 70?C |
Temp. Compensated | 溫度補償范圍 | -30?C to + 40?C |
Safe Overload | 安全載荷 | 150% |
Input Impedance | 輸入阻抗 | 4450 ohm ± 20 ohm |
Output Impedance | 輸出阻抗 | 4010 ohm ± 5 ohm |
Insulation Resistance | jue緣阻抗 | ≥5000 M ohm (50V DC) |
Rated Excitation | 推薦激勵電壓 | 10V DC/AC |
Maximum Excitation | zui大激勵電壓 | 15V DC/AC |
Cable Length | 導線長度 | 12m |
Cable Color Code | 導線顏色 | Red(+E) Black(-E) Green(+S) White(-S) |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 參數項目 | 技術指標 |
|---|---|
| 稱量量程 | 10t?68t（單模塊） |
| 防爆等級 | Ex ia Ⅱ CT4 本安防爆 |
| 傳感器材質 | 合金鋼，表面防腐噴涂 |
| 綜合精度 | ±0.05%FS~±0.1%FS |
| 適用模塊數量 | 一般罐體配置 3?4 只模塊組合使用 |
| 工作溫度 | -20℃~+65℃ |
| 輸出信號 | mV/V，可選 4?20mA、RS485 數字信號 |
| 防護等級 | IP67 |
| 允許側向力 | ≤額定量程 10% |
| 供電 | DC 12?24V |
| 安裝方式 | 落地支撐式，罐體支腳直接坐落在模塊頂板 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 配置項 | 說明 |
|---|---|
| 稱重傳感器 | 防爆型合金鋼稱重傳感器，量程覆蓋 10?68t |
| 稱重模塊本體 | 靜載支撐模塊，含上承壓頂板、下底座、防傾覆限位組件 |
| 防爆接線盒 | 防爆分線盒，多傳感器信號匯總，本安防爆 |
| 限位組件 | 水平防偏移限位螺栓，抑制罐體熱脹冷縮、輕微側向位移 |
| 接地配件 | 防靜電接地套件，消除靜電積累 |
| 選配部件 | 防爆稱重儀表、信號變送器、安裝墊板、隔震墊 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
精細化工、危化品生產行業：防爆反應釜、儲料罐配料計量；
涂料油墨、樹脂溶劑行業：大型儲罐原料配比、庫存稱重；
建材、礦產行業：大容量料倉、儲料罐物料計量；
糧油、新能源材料行業：大型罐體原料投料、出料管控；
制藥中間體：防爆車間大型混合罐稱重配料；
適用于靜態為主、少量側向力的罐體、料罐、立罐稱重場景，可對接 PLC、稱重儀表，接入自動化控制系統。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
安裝就位：將稱重模塊放置于罐體支腳下方基座位置，找平底座，罐體支腳落至模塊頂板；調整限位間隙，預留熱脹冷縮余量，鎖緊限位螺栓。
接線作業：傳感器線纜接入防爆接線盒，匯總后連接防爆稱重儀表或信號變送模塊，做好接地防靜電處理，防爆區域接線嚴格遵守防爆施工規范。
校準標定：設備通電預熱，使用標準砝碼或者實物加載方式完成零點校準、量程標定，設置配料上下限參數。
運行監測：罐體進料、配料過程中，模塊實時輸出重量數據，系統完成配料配比、重量監控；定期檢查限位間隙、地腳緊固狀態。
維護檢修：定期清理模塊表面粉塵雜物，禁止強沖擊撞擊模塊；檢修斷電操作，防爆區域不可帶電開蓋。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
