100-150噸大噸位稱重模塊RTN合金鋼結構；使用懸臂梁CA-RTN傳感器；適用于平臺秤、攪拌站、皮帶秤和配料秤等；Features 主要特點● Alloy steel construction throughout● CA-RTN installed● Suitable

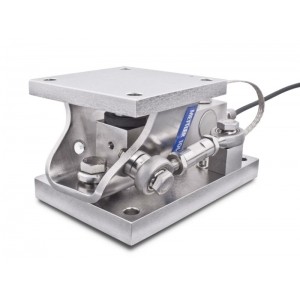

100-150噸大噸位稱重模塊RTN
合金鋼結構；使用懸臂梁CA-RTN傳感器；適用于平臺秤、攪拌站、皮帶秤和配料秤等；
Features 主要特點
● Alloy steel construction throughout
● CA-RTN installed
● Suitable for floor scales, blending & mixing systems, belt scales and batching
systems, etc.
● 合金鋼結構
● 使用CA-RTN傳感器
● 適用于平臺秤、攪拌站、皮帶秤和配料秤等
Dimension 尺寸 RTN 100t 稱重模塊
Specification 技術參數
Rated Output | 額定輸出 | 2.85mV/V ±0.1% |
Zero Balance | 零點平衡 | ±1% of rated output |
Creep after 30 minutes | 蠕變 | ±0.03% of rated output |
Nonlinearity | 非線性 | ±0.03% of rated output |
Hysteresis | 滯后 | ±0.03% of rated output |
Repeatability | 重復性 | ±0.03% of rated output |
Temp. effect on output | 靈敏度溫漂 | ≤0.002% of applied output/?C |
Temp. effect on zero | 零點溫漂 | ≤0.002% of rated output/?C |
Safe Temp. Range | 可用溫度范圍 | -30?C to + 70?C |
Temp. Compensated | 溫度補償范圍 | -30?C to + 40?C |
Safe Overload | 安全載荷 | 150% |
Input Impedance | 輸入阻抗 | 4450 ohm ± 20 ohm |
Output Impedance | 輸出阻抗 | 4010 ohm ± 5 ohm |
Insulation Resistance | jue緣阻抗 | ≥5000 M ohm (50V DC) |
Rated Excitation | 推薦激勵電壓 | 10V DC/AC |
Maximum Excitation | zui大激勵電壓 | 15V DC/AC |
Cable Length | 導線長度 | 12m |
Cable Color Code | 導線顏色 | Red(+E) Black(-E) Green(+S) White(-S) |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 參數名稱 | 參數值 |
|---|---|
| 量程規格 | 100t、125t、150t |
| 傳感器形式 | RTN 扭環式稱重傳感器 |
| 精度等級 | 0.05 級 |
| 防護等級 | IP68 |
| 額定輸出 | 2.0±0.1mV/V |
| 工作溫度 | -30℃～+70℃ |
| 允許側向力 | 額定載荷 150% |
| 安全過載 | 150%FS |
| 極限過載 | 300%FS |
| 信號輸出 | 模擬毫伏信號（可配變送器 4?20mA） |
| 適用方式 | 靜載罐體 / 料倉多點組合稱重 |
| 材質 | 傳感器合金鋼；底座合金鋼防腐處理 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 配置項 | 說明 |
|---|---|
| 核心傳感器 | RTN 扭環式稱重傳感器 |
| 承載底座 | 合金鋼承載底座，表面防腐噴涂 |
| 防傾覆組件 | 防翻、抗側向力限位套件（4 套 / 套組） |
| 升降頂帽 | 可調高度承壓頂帽 |
| 接地配件 | 接地跨接片，防靜電 |
| 信號線纜 | 屏蔽信號電纜，抗干擾 |
| 安裝附件 | 螺栓、墊片全套安裝緊固件 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
化工行業：大型化工原料料罐、反應釜、儲液罐、配料罐靜態稱重計量；
建材行業：粉料料倉、水泥儲罐、礦物原料大倉庫存重量監測；
冶金行業：原料儲罐、中間料倉重載物料稱重統計；
糧油能源：大型儲料罐、油料儲罐物料庫存計量；
自動化產線：罐體投料配比、庫存監控、物料上下限報警控制場景。
使用條件：僅適用于靜態稱重，不適合動態沖擊、頻繁振動劇烈工況。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
基礎檢查：確認料罐料倉支撐基座平面水平、承重基礎強度滿足總載荷要求，清理安裝位置雜物；
模塊就位：將 RTN 稱重模塊放置于罐體支腿下方，調整承壓頂帽，保證模塊垂直受力，禁止斜向受力；
安裝限位套件：裝配防傾覆限位組件，預留合理間隙，既限制罐體位移，又不干涉稱重受力；
接線作業：屏蔽電纜走線遠離動力強電線路，做好接地處理；如需防爆環境，使用防爆接線盒；
系統調試：模塊全部安裝完成后進行空載調零，再做砝碼或者實物標定，完成稱重校準；
使用運行：完成標定后即可實時讀取罐體物料重量，設置上下限報警，定期檢查螺栓緊固狀態、限位間隙；
維護：定期檢查底座防腐、線纜有無破損，禁止對模塊進行電焊作業，電焊必須斷開傳感器線路。
