進口大噸位稱重模塊DSBA合金鋼結構；可直接安裝在地上或者基礎結構上；使用雙剪切梁CA-QSA傳感器；適用于倉儲秤和配料秤等； Features 主要特點● Alloy steel construction throughout● Mounts to floor or&nbs

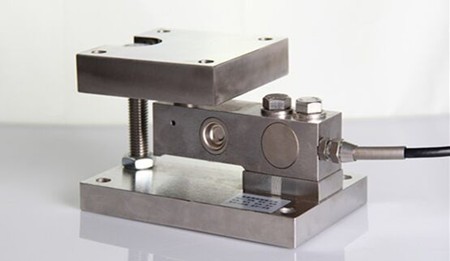

進口大噸位稱重模塊DSBA
合金鋼結構；可直接安裝在地上或者基礎結構上；使用雙剪切梁CA-QSA傳感器；適用于倉儲秤和配料秤等；
Features 主要特點
● Alloy steel construction throughout
● Mounts to floor or structural support directly
● CA-QSA (double ended shear beam load cell) installed
● Suitable for warehouse & inventory monitoring and batching systems, etc
● 合金鋼結構
● 可直接安裝在地上或者基礎結構上
● 使用雙剪切梁CA-QSA傳感器
● 適用于倉儲秤和配料秤等
Dimension 尺寸
Specification 技術參數
Rated Output | 額定輸出 | 2.0mV/V ±0.1% |
Zero Balance | 零點平衡 | ±1% of rated output |
Creep after 30 minutes | 蠕變 | ±0.03% of rated output |
Nonlinearity | 非線性 | ±0.03% of rated output |
Hysteresis | 滯后 | ±0.03% of rated output |
Repeatability | 重復性 | ±0.03% of rated output |
Temp. effect on output | 靈敏度溫漂 | ≤0.002% of applied output/?C |
Temp. effect on zero | 零點溫漂 | ≤0.002% of rated output/?C |
Safe Temp. Range | 可用溫度范圍 | -30?C to + 70?C |
Temp. Compensated | 溫度補償范圍 | -30?C to + 40?C |
Safe Overload | 安全載荷 | 150% |
Input Impedance | 輸入阻抗 | 387 ohm ± 20 ohm |
Output Impedance | 輸出阻抗 | 350 ohm ± 5 ohm |
Insulation Resistance | jue緣阻抗 | ≥5000 M ohm (50V DC) |
Rated Excitation | 推薦激勵電壓 | 10V DC/AC |
Maximum Excitation | zui大激勵電壓 | 15V DC/AC |
Cable Length | 導線長度 | 12m |
Cable Color Code | 導線顏色 | Red(+E) Black(-E) Green(+S) White(-S) |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
參數項目 | 技術規格 |
|---|---|
稱重量程 | 5t、10t、20t、30t、50t、80t、100t（多噸位可選，支持定制大噸位規格） |
計量精度等級 | OIML C3 高精度等級，綜合誤差≤±0.02%FS |
工作方式 | 靜載固定式稱重，適配靜態持續承重工況 |
傳感器材質 | 進口合金鋼（標配）、全不銹鋼（可選防爆防腐款） |
工作溫度 | -30℃～+70℃，寬溫工作，高低溫環境計量穩定 |
防護等級 | IP67，防水、防塵、防潮，適配室內外工業環境 |
信號輸出 | 標準4-20mA模擬量、RS485數字信號，支持PLC、工控系統對接 |
安全過載 | 150%FS，極限過載200%FS，抗沖擊、防壓損 |
重復性誤差 | ≤±0.01%FS |
零點溫度漂移 | ≤0.001%FS/℃ |
安裝方式 | 支腿式落地安裝、底座固定式安裝 |
適配工況 | 純靜態稱重、輕微擾動工業稱重場景 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
核心傳感部件：原裝進口高精度稱重傳感器，采用合金鋼/不銹鋼材質，防水防塵、抗疲勞，適配長期大噸位靜載工作。
承載主體結構：高強度一體化靜載承載底座、上承壓頂板，加厚鋼板精工鍛造，承重穩固、不變形，適配大噸位重壓工況。
限位防護裝置：標配上下限位、水平防偏移限位結構，可有效防止罐體晃動、位移、傾斜，規避稱重誤差與設備安全隱患。
防傾覆減震組件：內置減震緩沖墊片，削弱設備震動、物料沖擊帶來的稱重干擾，保障靜態稱重精度。
接線防護配件：防水航空插頭、耐磨屏蔽信號線纜、密封接線盒，防潮防腐蝕，杜絕信號干擾、數據漂移。
安裝固定配件：全套標準固定螺栓、定位銷、安裝墊板，適配罐體支腿、設備底座直接安裝，適配新舊設備改造。
可選配套設備：稱重顯示儀表、稱重變送器、防爆接線箱、PLC信號采集模塊、無線傳輸模塊。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
化工行業：反應釜、攪拌罐、化工儲罐、防腐配料罐稱重計量，適配防爆、防腐生產工況，滿足化工物料精準配料、儲量監控需求。
建材粉體行業：水泥倉、粉煤灰料倉、砂石料罐、粉體儲倉大噸位稱重，解決大宗粉體、顆粒物料儲量計量難題。
糧油食品行業：糧食儲倉、油料儲罐、原料配料料斗稱重，符合工業潔凈生產要求，計量精準穩定。
環保水處理行業：藥劑儲罐、污水攪拌罐體、污泥料倉稱重計量，適配潮濕、腐蝕性工況環境。
冶金重工行業：大型物料罐體、配料鋼罐、靜置儲料設備大噸位靜載稱重，適配重載、高負荷工業場景。
通用工業場景：各類固定式料斗、立式罐體、臥式儲料設備的靜態稱重改造與新裝稱重系統，支持整體罐體稱重、多點分布式稱重。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
設備安裝：清理罐體/料斗設備支腿安裝基面，保證基面平整水平，將稱重模塊對應放置于設備支腿底部，固定安裝螺栓，調整水平度，確保四組/多組模塊受力均勻，無偏移、無懸空。
線路連接：將模塊屏蔽線纜整理理順，接入稱重儀表或變送器、PLC工控端口，做好線路密封防水處理，杜絕線路松動、受潮短路問題。
通電調試：檢查安裝與線路無誤后通電開機，設備自動歸零，根據工況需求完成量程校準、零點校準、參數設置，匹配現場稱重場景。
試運行使用：校準完成后進行空載、滿載試運行，觀察稱重數據是否穩定、精準，確認無跳數、漂移、誤差超標等問題后，即可投入正常工業稱重作業。
日常運維：定期檢查模塊固定螺栓緊固狀態、線路完好度、基面清潔度，避免積塵、積水、雜物擠壓模塊，定期校準精度，保障長期穩定運行。
