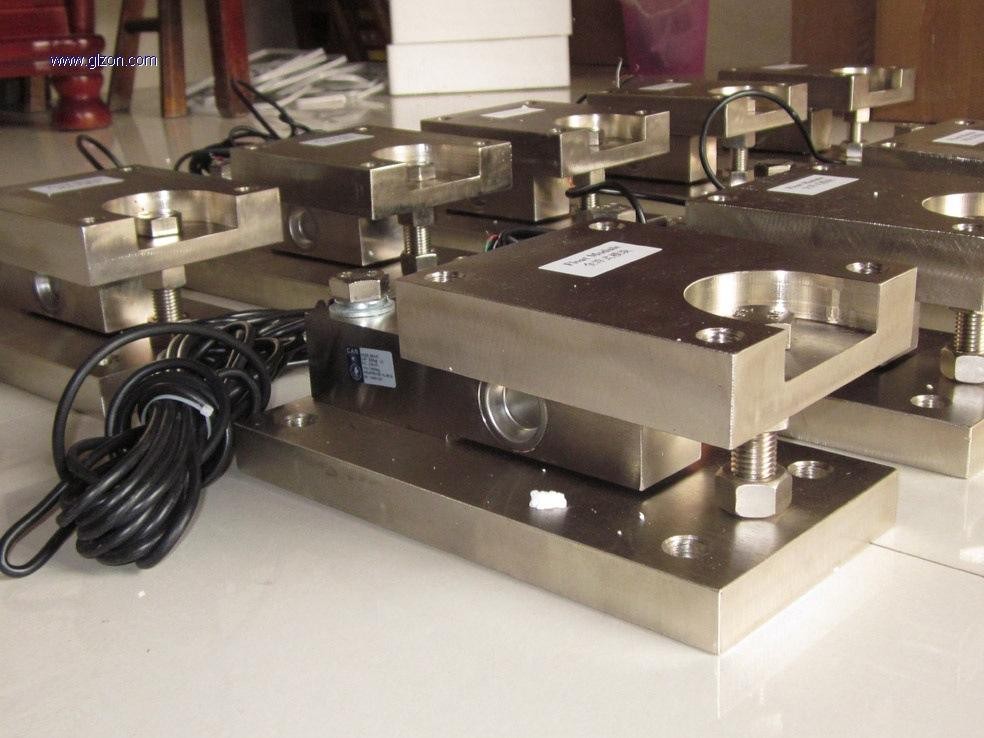

GZBSD 動載稱重模塊 量程20t稱重模塊產品描述：1.采用進口不銹鋼焊接密封傳感器，防護等級IP68，可在各種惡劣環境下使用2.傳感器滿足 IMLR60C3和NTEP10000IIIL要求3.自穩定承壓頭設計，始終保持正確的加載位置，稱重重復性好4.配備可調式水平限位螺栓5.安裝簡單、快速6.維護方便，節約停機維護時間7.適用于如輸送滾道秤等有水平沖擊力場合的稱重和過程稱重控制稱重模塊適用范圍
20 噸動載稱重模塊專為有振動、攪拌、沖擊工況的料倉、料罐、反應釜設計，由稱重傳感器、承載支座、限位組件、防傾覆裝置共同組成，實現罐體動態載荷實時稱重計量。區別于靜載稱重模塊，可抵消攪拌擾動、物料下落沖擊帶來的稱重誤差，適配化工、建材、糧油等行業罐體改造與新建項目，無需改動罐體主體結構，安裝便捷，可對接 PLC、稱重儀表，輸出重量信號，完成配料、卸料、料位監控等自動化控制。
動載抗擾設計：專門應對攪拌振動、物料投料沖擊，抑制動態稱重漂移，區別普通靜載模塊。
多重限位防護：橫向限位 + 防傾覆結構，抵御攪拌帶來水平推力，保障設備運行安全。
安裝改造簡單：直接架設在罐體支腿底部，不用切割、焊接罐體，新舊料倉料罐均可適配。
角差可調：接線盒可微調各支點信號，補償罐體受力不均，提升整體計量準確度。
防腐可選配置：碳鋼噴涂、不銹鋼版本可選，適配潮濕、腐蝕性化工環境。
自動化對接方便：信號可接入稱重儀表、PLC 控制系統，實現配料、卸料、高低料位報警。
防爆可選：支持化工易燃易爆工況防爆版本，滿足化工儲罐安全計量需求。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 項目 | 參數 |
|---|---|
| 額定量程 | 20t / 單只模塊 |
| 推薦配置數量 | 3 只 / 4 只一套（罐體根據支點選用） |
| 綜合精度 | ±0.05%~±0.1% FS（動態工況） |
| 傳感器材質 | 合金鋼，表面防腐鍍層；可選不銹鋼 |
| 允許過載 | 150% FS，極限過載 200% FS |
| 工作溫度 | -30℃~+70℃ |
| 信號輸出 | mV/V；可選 4?20mA、RS485 數字信號 |
| 防護等級 | IP67；可選 IP68 |
| 防爆等級 | 普通型；可選 ExiaⅡCT4 防爆型 |
| 安裝方式 | 落地支座式，無需焊接罐體 |
| 適用工況 | 帶攪拌、物料沖擊、輕微振動動態載荷 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 部件 | 說明 |
|---|---|
| 動載稱重傳感器 | 20t 高精度剪切梁傳感器，抗沖擊，適配動態工況 |
| 上下承載支座 | 碳鋼噴漆 / 不銹鋼可選，承接罐體載荷，分散受力 |
| 橫向限位組件 | 多向限位，抵消攪拌產生水平推力，防止罐體偏移 |
| 防傾覆保護裝置 | 防止投料沖擊、外力晃動造成罐體傾倒 |
| 接地防靜電組件 | 防靜電接地片，化工防爆場景標配 |
| 信號接線盒 | 4?6 線接線盒，信號匯總、微調角差 |
| 選配配件 | 稱重顯示儀表、信號放大器、防爆外殼、數據通訊模塊（RS485/Modbus） |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
化工行業：攪拌反應釜、緩沖罐、配料罐，帶攪拌振動工況物料稱重
建材行業：粉體料倉、骨料料罐，物料下落沖擊環境重量監測
糧油食品：儲料罐、混合罐，動態配料計量
涂料油墨：攪拌儲罐，實時物料重量管控
橡塑行業：原料料倉、中間緩存罐稱重
環保行業：藥劑儲罐、廢液罐載荷計量
適用設備：立式料倉、料罐、反應釜、攪拌罐、儲料槽；支持舊設備加裝改造、新設備配套安裝。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
基礎找平：將稱重模塊放置于罐體支腿下方基座，保證基座平整、承重地基牢固。
就位安裝：罐體支腿落至模塊上支座，調整限位間隙，鎖緊橫向限位組件，裝配防傾覆機構。
線路連接：傳感器線纜接入接線盒，再連接稱重儀表或 PLC 控制系統，做好接地防靜電處理。
標定校準：空罐狀態清零，使用標準砝碼進行加載標定，調整角差，完成量程校準。
運行監控：投料運行，觀察動態狀態下重量讀數；定期檢查限位間隙、螺栓緊固狀態。
維護：定期檢查接線、防護外殼，避免模塊受外力撞擊，禁止超量程過載使用。
注意：動態攪拌工況需合理設置儀表濾波參數，降低振動帶來的讀數跳動。
