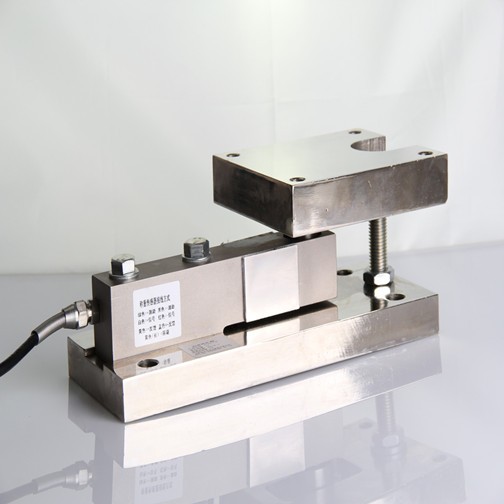

SB稱重模塊，SB-1T稱重模塊 SB-3T稱重模塊 稱重模塊的典型應用如下： ? 非自動電子稱 ? 簡單的非連續式稱重過程 ? 監測料倉與料斗的裝載量 ? 測量吊車與鋼索負荷 ? 測量工業貨梯或者軋制線的負荷 ? 有爆炸性危險區域中的電子稱（帶有防爆接口SIWAREX IS 或者Pi 的區域 2或者 1) ? 監測輸
| 參數項 | 規格詳情 |
|---|---|
| 額定容量 | 0.3、0.5、1T、2T、3T、5、10、15、20t |
| 整機精度 | 20kg-50kg（適配中小量程高精度計量需求） |
| 靈敏度 | 2.0±0.002mV/V（信號輸出穩定，適配主流稱重儀表） |
| 安全過載 | 150% R.C.（應對短時超載荷沖擊） |
| 極限過載 | 300% R.C.（防止極端工況下模塊損壞） |
| 防護等級 | IP67（傳感器密封防水防塵，適配潮濕工業環境） |
| 電纜長度 | 4m、5m、6m、9.5m（可選，適配不同安裝距離） |
| 材質 | 優質合金鋼，表面鍍鎳（抗腐蝕，延長使用壽命） |
| 防爆適配 | 搭配 SIWAREX IS/Pi 防爆接口，適用于區域 1/2 危險場所 |
高精度計量：采用優質進口傳感器，配合三種頂板結構，消除偏載與熱脹冷縮誤差，滿足料倉、槽罐配料的精準稱重需求。
安裝維護便捷
三種頂板（固定式 + 浮動式 + 半浮動式）自由組合，可直接安裝在各類槽罐、立罐底部，無需復雜改造。
配備支撐螺栓，既能防止設備傾覆，又可在維護時頂起秤體快速更換傳感器，大幅減少停機時間。
環境適配性強
合金鋼鍍鎳材質抗腐蝕，IP67 防護可應對粉塵、潮濕工況。
支持防爆配置，適配化工、冶金等爆炸性危險區域。
應用范圍廣：覆蓋靜載稱重全場景，同時可用于吊車負荷監測、輸送帶張力檢測、工業貨梯測力等非標測力場景。
常規稱重場景
非自動電子秤、料斗秤、臺秤的核心稱重單元；
立罐、槽罐的配料過程稱重控制與料倉裝載量監測；
平臺秤的靜載計量。
非標測力與防爆場景
吊車、鋼索負荷測量，工業貨梯、軋制線的負荷監測；
輸送帶張力監測與各類工業測力裝置；
搭配防爆接口后，用于區域 1/2 的爆炸性危險場所稱重。
量程選型
SB-1T 適用于總重（含罐體 + 物料）≤800kg 的設備（預留 20% 安全系數）；
SB-3T 適用于總重≤2400kg 的設備；
多模塊組合時，按總重均分至每個模塊，推薦 3-4 個模塊一組，搭配比例為1 固定 + 1 浮動 + 2 半浮動。
安裝要求
安裝面需平整堅固，保證各模塊受力均勻；
電纜選用雙屏蔽線，固定防拉扯，避免信號干擾；
防爆場景需搭配指定防爆接口，嚴格按防爆規范布線。
型號拓展
若需更高防護或強腐蝕工況，可選擇不銹鋼材質的定制型號；
動載需求（如帶攪拌的反應釜）可升級為動載型 SB 模塊。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 項目 | 參數 |
|---|---|
| 額定量程 | 0.5t?50t（多模塊組合疊加） |
| 傳感器材質 | 合金鋼 |
| 綜合精度 | ±0.05%FS |
| 輸出信號 | 4?20mA / RS485 通訊可選 |
| 工作溫度 | -20℃～+65℃ |
| 防護等級 | IP67 |
| 防爆等級 | 可選 Ex ia ⅡCT4 防爆 |
| 安裝方式 | 落地支撐式，支撐罐體支腳 |
| 適用工況 | 靜態稱重，攪拌反應釜帶輕微振動工況 |
| 供電 | DC24V |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
| 部件 | 配置說明 |
|---|---|
| 稱重傳感器 | 合金鋼稱重傳感器，壓式承載結構 |
| 承載底座 | 合金鋼底座，表面防腐噴涂處理 |
| 防傾覆限位組件 | 水平限位、側向防偏移限位裝置 |
| 升降調節螺栓 | 高度微調螺栓，用于罐體調平 |
| 接地保護組件 | 防靜電接地配件 |
| 信號接線盒 | 4?6 路信號匯總接線盒 |
| 輸出線纜 | 屏蔽信號線纜，抗工業現場干擾 |
| 可選配件 | 防爆外殼、重量顯示儀表、PLC 通訊模塊 |
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
化工行業：反應釜配料、攪拌罐投料計量、溶劑儲罐物料存量監測
涂料油墨行業：調漆釜、配料罐定量配料稱重控制
建材行業：粉料、漿液料罐罐體稱重配料
精細化工：混合釜、靜置罐物料重量監控、定量投料
食品醫藥工業（非防爆普通款）：配料罐體物料計量
配套自動化灌裝生產線，實現上料配料重量信號對接 PLC 控制系統
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
前期確認：核算反應釜總重量（罐體自重 + 物料最大重量），確定模塊數量以及單只量程。
安裝就位：將合金鋼稱重模塊分別放置在反應釜各個支腳下方，調整調節螺栓使罐體水平，全部模塊均勻受力。
安裝限位組件：裝配側向限位，預留合理間隙，限制罐體水平位移，不可鎖死頂死。
線路連接：傳感器線纜接入接線盒，匯總后連接稱重儀表或者 PLC 控制系統，做好接地防靜電。
標定校準：完成空載清零，加載標準砝碼完成稱重標定，確認稱重讀數準確。
生產使用：投料配料，系統實時讀取重量數據，聯動設備完成定量配料；定期檢查限位間隙、螺栓緊固狀態，周期性校準精度。
上海廣志自動化設備是專業生產稱重傳感器的廠家，歡迎廣大客戶前來咨詢，電話021-60518382
